سیستم آماده سازی راه حل کلیدی 3000L با مخزن SS316L (جامعیت با GMP، ادغام کامل فرآیند)
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | CHONGYANG |
| گواهی: | ISO,CE |
| شماره مدل: | CY-SPS-500L |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی استاندارد صادرات |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 100 مجموعه / ماه |
|
اطلاعات تکمیلی |
|||
| ظرفیت: | 300 لیتر / 500 لیتر / 1000 لیتر / 2000 لیتر / 3000 لیتر / سفارشی | مواد: | SS316L (قطعات تماس با محصول)، SS304 (قاب) |
|---|---|---|---|
| پایان سطح: | رادیوم داخلی ≤0.4μm، خارجی مات/جلا | سیستم کنترل: | کنترل خودکار PLC با صفحه لمسی (اختیاری زیمنس/اشنایدر) |
| تابع: | ژاکت اختلاط، گرمایش و سرمایش، سیستم تمیز کردن CIP/SIP | برنامه: | داروسازی / بیوفارما / آرایشی و بهداشتی / صنایع غذایی |
توضیحات محصول

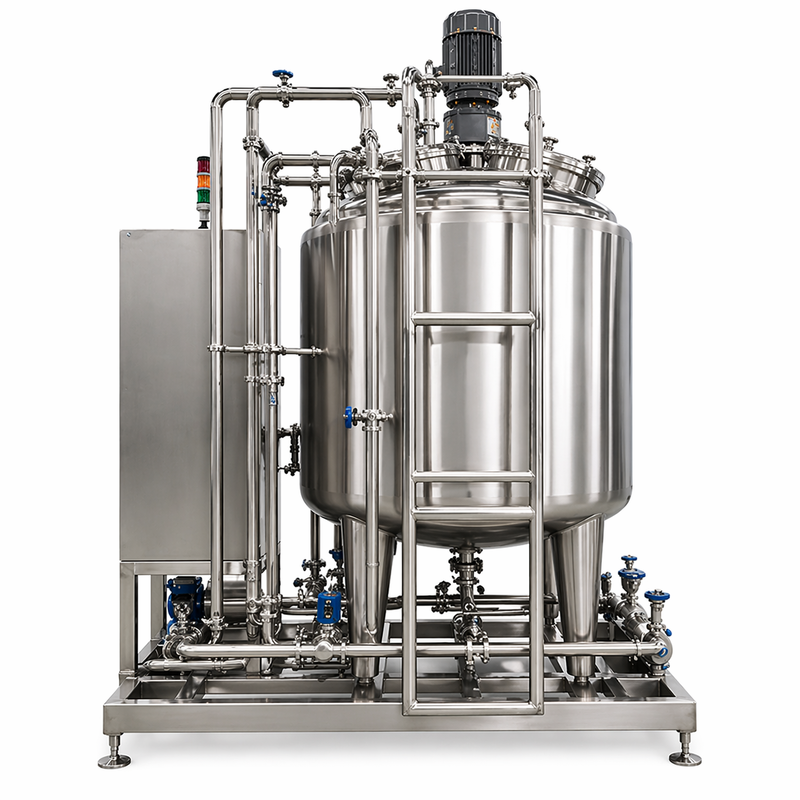

سیستم آماده سازی محلول کلید در دست 3000L با مخزن SS316L
مقدمه
را3000L سیستم آماده سازی محلول کلید در دستبرای آماده سازی مایع در مقیاس بزرگ با یکپارچه سازی کامل فرآیند، ساخت بهداشتی SS316L، کنترل خودکار و تمیز کردن و استریل سازی متمرکز طراحی شده است.
این سیستم دوز مواد خام، اختلاط، گردش، گرمایش، سرمایش، فیلتراسیون، ذخیره سازی، CIP، SIP و توزیع را در یک راه حل مهندسی هماهنگ ترکیب می کند.
از طراحی فرآیند اولیه و ساخت تجهیزات تا پشتیبانی نصب و راه اندازی، رویکرد کلید در دست رابط های پروژه را کاهش می دهد، کارایی اجرا را بهبود می بخشد و از تولید طولانی مدت پایدار پشتیبانی می کند.
بررسی اجمالی محصول
سیستم آماده سازی محلول 3000L یک پلت فرم پردازش یکپارچه است که برای فرمولاسیون مایع دسته ای بزرگ، مخلوط کردن، کنترل دما، فیلتراسیون، ذخیره سازی، تمیز کردن، استریل کردن و توزیع محصول طراحی شده است.
قطعات تماس با محصول ازفولاد ضد زنگ SS316L، در حالی که ساختارهای خارجی و قطعات غیر تماسی را می توان از SS304 ساخت.
این سیستم می تواند هم تولید دسته ای و هم عملیات نیمه پیوسته را پشتیبانی کند. دوز خودکار و توالی فرآیند کنترل شده با PLC به کاهش مداخله دستی و بهبود تکرارپذیری کمک می کند.
طراحی ماژولار نصب شده بر روی لغزش، مونتاژ کارخانه، تست چربی، حمل و نقل، نصب، راه اندازی و نگهداری آینده را ساده می کند.
صنایع کاربردی
فرآیند تولید
جریان فرآیند زیر مراحل اصلی یک سیستم آماده سازی محلول 3000 لیتری معمولی را نشان می دهد.
آب و مواد خام از طریق سیستم دوز خودکار معرفی می شوند. همزن و حلقه گردش اختلاط یکنواخت را حفظ می کنند، در حالی که ژاکت دمای فرآیند را کنترل می کند. پس از فیلتراسیون، محصول به انبار و توزیع منتقل می شود. سیستم های CIP و SIP یکپارچه از تمیز کردن و استریل کردن خودکار تجهیزات فرآیند و لوله کشی پشتیبانی می کنند.
ویژگی ها و مزایا
مهندسی، ساخت، آزمایش، پشتیبانی نصب و راه اندازی.
ساخت و ساز بهداشتی برای پردازش مایع با خلوص بالا.
دوز، اختلاط، گردش خون، فیلتراسیون، ذخیره سازی، CIP و SIP را ترکیب می کند.
کنترل خودکار متمرکز، آلارم، دستور العمل ها و نظارت بر فرآیند.
از تمیز کردن و استریل کردن خودکار سیستم پشتیبانی می کند.
مدیریت دمای دسته ای کنترل شده را ارائه می دهد.
مناسب برای تولید دسته ای و نیمه پیوسته با حجم بالا.
مونتاژ، تست چربی، حمل و نقل و نصب سایت را ساده می کند.
مشخصات فنی
| مورد | مشخصات |
|---|---|
| ظرفیت اسمی | 3000 L |
| محصول-مواد تماس | SS316L |
| مواد خارجی | SS304 |
| فینیش سطح داخلی | Ra ≤ 0.8 میکرومتر؛ Ra ≤ 0.6 یا 0.4 میکرومتر اختیاری است |
| نوع اختلاط | همزن بهداشتی نصب شده در بالا |
| سرعت اختلاط | 0-60 دور در دقیقه، قابل تنظیم |
| گرمایش / سرمایش | تانک ژاکت دار |
| سیستم کنترل | PLC تمام اتوماتیک با صفحه نمایش لمسی HMI |
| سیستم نظافت | CIP یکپارچه |
| سیستم استریلیزاسیون | SIP یکپارچه، مشروط به الزامات ابزار و فرآیند |
| فشار کاری | 0-0.3 مگاپاسکال، مشروط به طراحی نهایی کشتی |
| دمای طراحی | -10 تا 120 درجه سانتی گراد |
| منبع تغذیه | 380 ولت، 50/60 هرتز، قابل تنظیم |
| نصب و راه اندازی | نصب بر روی چوب / ماژولار |
| مبنای طراحی | طراحی بهداشتی مبتنی بر GMP و مدیریت کیفیت ISO |
مشخصات نهایی به خواص محصول، ویسکوزیته، دقت دوز، زمان اختلاط، دمای فرآیند، درجه فیلتراسیون، روش تمیز کردن، روش استریلسازی و URS مشتری بستگی دارد.
پیکربندی استاندارد
| جزء | توضیحات |
|---|---|
| مخزن اختلاط | کشتی 3000L SS316L با راهرو بهداشتی و اتصالات فرآیند |
| همزن | میکسر با سرعت متغیر نصب شده در بالا |
| سیستم دوز | تغذیه خودکار آب و مواد خام |
| سیستم ژاکت | ژاکت گرمایش و سرمایش |
| کنترل پنل | PLC، صفحه نمایش لمسی HMI، آلارم، دستور العمل ها، و اینترلاک |
| سیستم CIP | واحد نظافت اتوماتیک با ترتیب گردش و برگشت |
| سیستم SIP | ترتیب استریلیزاسیون بخار با توجه به الزامات فرآیند |
| شیرآلات | شیرهای دیافراگمی بهداشتی دستی یا پنوماتیکی |
| لوله کشی | لوله کشی بهداشتی SS316L با طرح زهکشی |
| پمپ ها | پمپ های سیرکولاسیون، انتقال و CIP بهداشتی |
| واحد فیلتراسیون | فیلتراسیون کارتریج یا غشا با توجه به نیاز محصول |
| ابزار دقیق | دما، فشار، سطح، جریان و ابزارهای لودسل اختیاری |
| لغزش و قاب | ساختار یکپارچه پشتیبانی از فولاد ضد زنگ |
محدوده پروژه کلید در دست
تنظیمات اختیاری
برنامه های کاربردی پروژه معمولی
یک سیستم کلید در دست 3000 لیتری با ادغام دوز، مخلوط کردن، فیلتر کردن، ذخیره سازی و تمیز کردن در یک فرآیند خودکار، کارایی تولید را بهبود بخشید.
یکپارچهسازی کامل فرآیند، عملکرد دستی را کاهش داد، تکرارپذیری دستهای را بهبود بخشید و کیفیت محصول پایدار را پشتیبانی کرد.
استانداردهای طراحی و مستندات
- اصول طراحی بهداشتی مبتنی بر GMP
- ایزو 9001 تولید مدیریت کیفیت
- ساخت و ساز تماس با محصول SS316L
- اتصالات بهداشتی و لوله کشی زهکشی
- گواهی مواد و سوابق پایان سطح
- سوابق جوشکاری، غیرفعال سازی و تست فشار
- اسناد اختیاری DQ، IQ، OQ و FAT
- پشتیبانی از اسناد اختیاری FDA و WHO
سوالات متداول
این محدوده می تواند شامل طراحی فرآیند، ساخت تجهیزات، ادغام لغزش، برنامه نویسی PLC، FAT، راهنمایی نصب، راه اندازی، آموزش و مستندسازی باشد.
بله. این سیستم را می توان به PLC و کنترل HMI صفحه لمسی برای دوز، مخلوط کردن، گرمایش، سرمایش، فیلتراسیون، CIP، SIP، آلارم و دستور العمل ها مجهز کرد.
بله. ظرفیت، ساختار مخزن، روش اختلاط، فیلتراسیون، اتوماسیون، تمیز کردن، استریلیزاسیون و طرح لولهکشی را میتوان با توجه به فرآیند سفارشی کرد.
CIP و SIP یکپارچه را می توان گنجاند، اما پیکربندی نهایی به نیازهای محصول، ابزارهای موجود و استراتژی تمیز کردن و استریل کردن مورد نیاز بستگی دارد.
بله. راهنمایی نصب از راه دور یا در محل، راه اندازی، آموزش اپراتور و پشتیبانی فنی پس از فروش قابل ارائه است.
چرا آب چانگ یانگ را انتخاب کنید؟
آب چونگیانگسیستمهای آمادهسازی مایعات سفارشی، سیستمهای اختلاط، مخازن بهداشتی، سیستمهای CIP/SIP، سیستمهای ذخیرهسازی و توزیع، و اسکیدهای کامل فرآیند کلید در دست را فراهم میکند.
به دنبال یک سیستم کامل آماده سازی محلول کلید در دست 3000 لیتری هستید؟
نوع محصول، ظرفیت دسته ای، ویسکوزیته، فرآیند اختلاط، دوز مورد نیاز، شرایط گرمایش و سرمایش، درجه فیلتراسیون، استراتژی CIP/SIP، ابزارهای کاربردی و الزامات اتوماسیون خود را با تیم مهندسی ما به اشتراک بگذارید.
CHONGYANG WATER می تواند یک طراحی فرآیند سفارشی، پیکربندی تجهیزات، P&ID، طرح، پیشنهاد فنی و نقل قول تجاری برای پروژه شما آماده کند.
