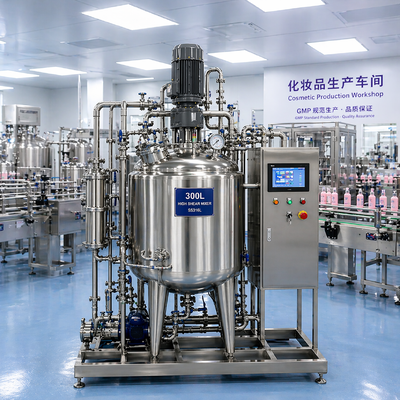

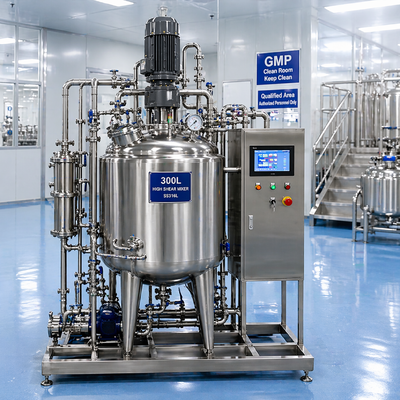

سیستم آماده سازی محلول تزریقی 300-500L با مخزن SS316L (درجه استریل، طراحی گردش حلقه)
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | CHONGYANG |
| گواهی: | ISO,CE |
| شماره مدل: | CY-SPS-500L |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی استاندارد صادرات |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 100 مجموعه / ماه |
|
اطلاعات تکمیلی |
|||
| ظرفیت: | 300 لیتر / 500 لیتر / 1000 لیتر / 2000 لیتر / 3000 لیتر / سفارشی | مواد: | SS316L (قطعات تماس با محصول)، SS304 (قاب) |
|---|---|---|---|
| پایان سطح: | رادیوم داخلی ≤0.4μm، خارجی مات/جلا | سیستم کنترل: | کنترل خودکار PLC با صفحه لمسی (اختیاری زیمنس/اشنایدر) |
| تابع: | ژاکت اختلاط، گرمایش و سرمایش، سیستم تمیز کردن CIP/SIP | برنامه: | داروسازی / بیوفارما / آرایشی و بهداشتی / صنایع غذایی |
توضیحات محصول
سیستم آماده سازی محلول تزریقی ۳۰۰- ۵۰۰ لیتری با مخزن SS316L
مقدمه
درسیستم آماده سازی محلول تزریقی ۳۰۰- ۵۰۰ لیتربرای آماده سازی مایعات با خالصیت بالا در شرایط کنترل شده بهداشتی و فرآوری با کیفیت استریل طراحی شده است.
با داشتن یک مخزن تماس با محصول SS316L، گردش حلقه بهداشتی، تحرک دقیق، گرمایش و خنک سازی اختیاری، فیلتراسیون استریل و اتوماسیون PLC / HMI، این سیستم مخلوط یکنواخت را فراهم می کند،کنترل دمای پایدار، تکرار قابل اطمینان دسته و خطر آلودگی کاهش یافته است.
این سیستم می تواند برای آماده سازی محلول تزریقی ، رسانه های بیوتکنولوژی ، بافرهای استریل ، فرمول های با پاکیزه ی بالا ، تولید آزمایشگاهی و سایر کاربردهای فرآیند تمیز سفارشی شود.
خلاصه ی محصول
سیستم آماده سازی محلول تزریقی 300 500L یک اسکید فرآیند بهداشتی یکپارچه برای مخلوط، گردش، کنترل دمای، فیلتر، ذخیره سازی و انتقال استریل است.
سطوح تماس با محصول از:SS316L فولاد ضد زنگدر حالی که ساختارهای خارجی می توانند از SS304 ساخته شوند.
طراحی گردش حلقه به طور مداوم محلول را از طریق مخزن و لوله گردش خارجی باز می گرداند، کمک به حفظ غلظت یکنواخت، دمایو کیفیت محصول در کل دسته.
سیستم بهداشتی بسته به حداقل رساندن قرار گرفتن در معرض دستی و پشتیبانی از عملیات قابل اعتماد در اتاق های تمیز، مناطق آماده سازی استریل، تاسیسات داروسازی، کارخانه های بیوتکنولوژی،و محیط های تولیدی با خلوص بالا.
صنایع کاربردی
فرآیند تولید
جریان فرآیند زیر یک توالی آماده سازی محلول تزریقی با کیفیت استریل را نشان می دهد.
آب تصفیه شده و مواد خام وارد ظرف آماده سازی می شوند. مخلوط کننده مخلوط اولیه را فراهم می کند.در حالی که حلقه گردش خارجی حرکت مداوم محلول و یکسانی را حفظ می کندژاکت گرمایش یا خنک کننده قبل از عبور محلول از طریق فیلتراسیون استریل و انتقال بهداشتی، دمای فرآیند را کنترل می کند.
ویژگی ها و مزایا
ساخت و ساز بهداشتي با مقاومت خارشي عالي
از مخلوط مداوم و کیفیت یکسانی محلول پشتیبانی می کند.
Ra ≤ 0.8 μm استاندارد، با گزینه های Ra ≤ 0.6 یا 0.4 μm.
خطر آلودگی و قرار گرفتن در معرض اپراتور را به حداقل می رساند.
کنترل دقیق دمای دسته را فراهم می کند.
فعال کردن کار خودکار، آژیرها و نظارت بر فرآیند.
از تمیز کردن و استریلیزه کردن سیستم آماده سازی پشتیبانی می کند.
نصب، اتصال و راه اندازی را ساده می کند.
مشخصات فنی
| ماده | مشخصات |
|---|---|
| ظرفیت اسمی | ۳۰۰٫۵۰۰ لیتر |
| مواد در تماس با محصول | SS316L |
| مواد خارجی | SS304 |
| پوشش سطح داخلی | Ra ≤ 0.8 μm؛ Ra ≤ 0.6 یا 0.4 μm اختیاری |
| روش مخلوط کردن | مخلوط کننده بالا با گردش حلقه بهداشتی |
| سرعت مخلوط کردن | 060 دور در دقیقه، قابل تنظیم |
| جریان گردش | قابل تنظیم با توجه به الزامات فرآیند |
| گرمایش / خنک سازی | ژاکت بهداشتی، اختیاری |
| سیستم کنترل | PLC با صفحه لمسی HMI |
| تمیز کردن و ناباروری | CIP / SIP آماده است |
| فشار کاری | 0 ۰.۳ MPa، بسته به طراحی نهایی مخزن |
| دمای طراحی | -10°C تا 120°C |
| منبع برق | 220 ولت / 380 ولت، 50 یا 60 هرتز، قابل تنظیم |
| نصب | از مواد شیمیایی: |
| مبنای طراحی | مهندسی بهداشت با توجه به GMP و مدیریت کیفیت ISO |
مشخصات نهایی به ویژگی های محصول، دمای فرآیند، فشار عملیاتی، لزگی، زمان مخلوط، استراتژی تمیز کردن و URS مشتری بستگی دارد.
پیکربندی استاندارد
| اجزا | توضیحات |
|---|---|

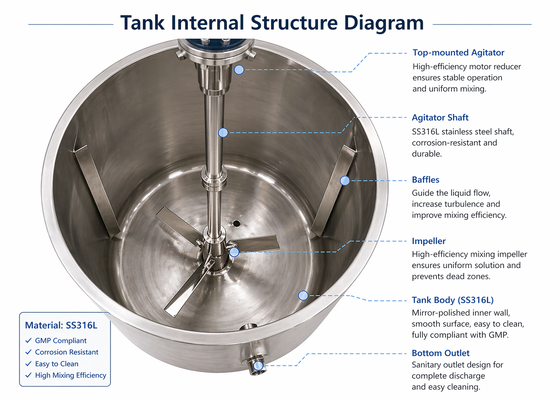

| مخلوط کن | ظرف ۳۰۰-۵۰۰ لیتر SS316L با راه های بهداشتی و نوزل های فرآیند |
| مخلوط کننده | مخلوط کننده بهداشتی نصب شده در بالا با محرک سرعت متغیر |
| پمپ گردش خون | پمپ بهداشتی برای گردش پیوسته حلقه ای |
| سیستم ژاکت | جلیقه گرمایش و خنک سازی اختیاری |
| پنل کنترل | PLC، HMI صفحه لمسی، آلارم ها و قفل های فرآیند |
| دریچه ها | دریچه های دیافراگم بهداشتی، دستی یا اتوماتیک |
| لوله کشی | SS316L لوله های بهداشتی با ترتیب تخلیه |
| واحد تصفیه | محفظه ضدعفونی کننده بهداشتی با توجه به الزامات فرآیند |
| رابط CIP / SIP | اتصالات تمیز کردن و استریلیزه کردن |
| ابزار | درجه حرارت، فشار، سطح، سرعت و ابزار جریان اختیاری |
| فریم اسکیید | قاب پشتیبانی یکپارچه فولاد ضد زنگ |
چرا از طراحي گردش خون استفاده کنیم؟
حلقه گردش به طور مداوم محلول را از ظرف خارج می کند، آن را از طریق مدار بهداشتی خارج می کند و آن را به مخزن باز می گرداند.
تنظیمات اختیاری
برنامه های کاربردی معمولی پروژه
یک سیستم 500L با گردش حلقه یکنواخت مخلوط را بهبود بخشید و تغییرات دسته را کاهش داد.
طراحی حلقه بسته از عملکرد پایدار پشتیبانی می کند و خطر آلودگی را در طول آماده سازی و انتقال کاهش می دهد.
استانداردهای طراحی و اسناد
- اصول طراحی بهداشتی با توجه به GMP
- ISO 9001 تولید مدیریت کیفیت
- مواد تماس با محصول SS316L
- لوازم بهداشتی و لوله های تخلیه
- گواهینامه مواد و سوابق سطح
- اسناد اختیاری FAT، DQ، IQ و OQ
- مستندات پروژه ای اختیاری با توجه به FDA و WHO
پرسش های مکرر
گردش حلقه حرکت مداوم محلول را فراهم می کند و به حفظ غلظت یکنواخت، دمای و کیفیت محصول کمک می کند.
این سیستم می تواند برای آماده سازی درجه استریل با قطعات تماس SS316L، پردازش بسته، فیلتراسیون استریل، CIP و SIP اختیاری طراحی شود.
بله، ظرفیت مخزن، لوله کشی، ابزارها، سرعت مخلوط کردن، جریان گردش، فیلتر، منطق کنترل و اسناد می توانند سفارشی شوند.
بله. کنترل PLC و کنترل HMI با صفحه لمسی می تواند برای عملکرد خودکار، آژیرها، دستور العمل ها، کنترل دمای و نظارت بر دسته ها فراهم شود.
آره، مي تونه شامل وصلات سي پي، دستگاه هاي اسپري، لوله هاي قابل تخليه و توجيههاي تعقيم SIP اختياري باشه
چرا آب چونگ یانگ را انتخاب کردید؟
آب چونگ يانگارائه می دهد سیستم های آماده سازی محلول تزریقی سفارشی، اسکید های آماده سازی مایع، مخازن استریل، سیستم های گردش حلقه، راه حل های CIP / SIP و ادغام مواد مخدر پاک.
نیاز به یک سیستم آماده سازی محلول تزریقی با کیفیت استریل دارید؟
ظرفیت مورد نیاز دسته، ویژگی های محصول، زمان مخلوط، دمای فرآیند، نیاز به گردش، درجه تصفیه، استراتژی CIP / SIP را به اشتراک بگذارید،و سطح اتوماسیون با تیم مهندسی ما.
CHONGYANG WATER می تواند یک راه حل فنی سفارشی، پیکربندی تجهیزات، جریان فرآیند، طراحی طرح و نقل قول برای پروژه شما آماده کند.
